PTFE / EPDM Sceaux haute pression KF100 haute vide soupape papillon pour le fonctionnement manuel Instruments de recherche scientifique

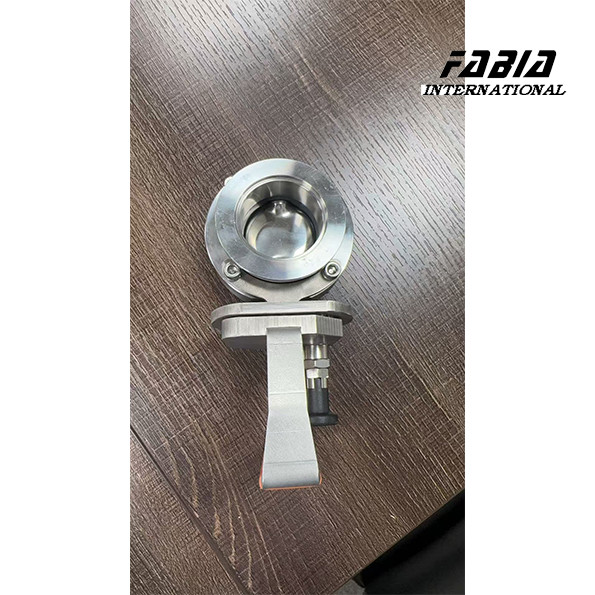

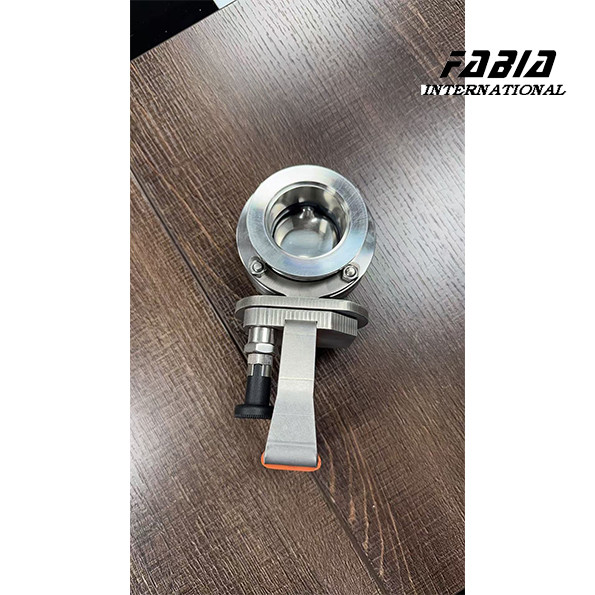

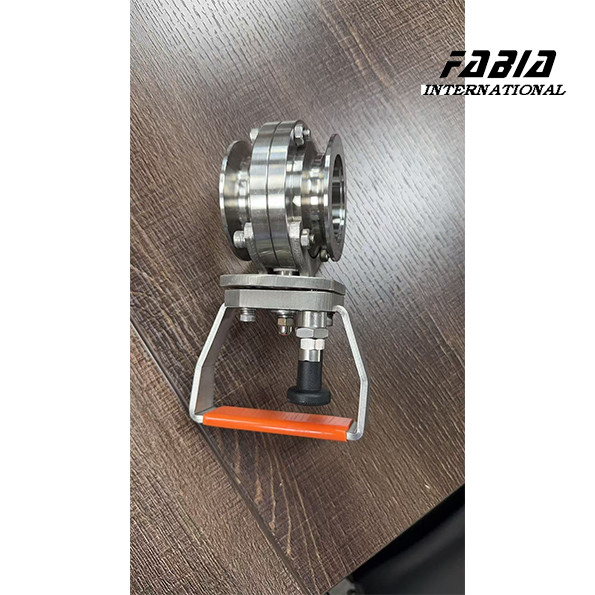

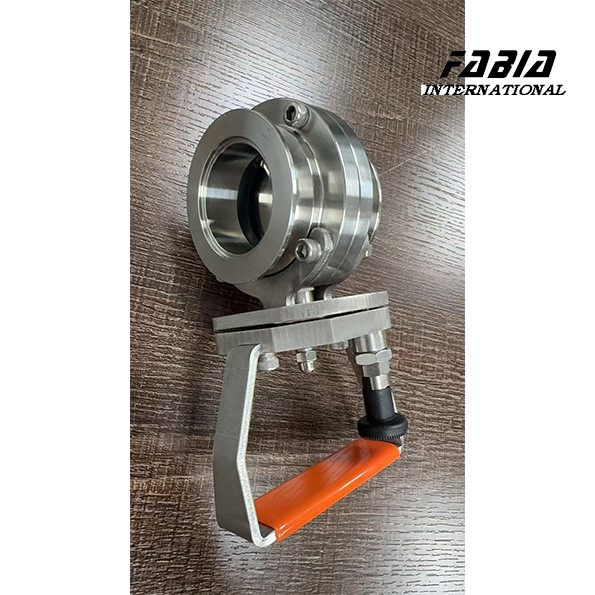

KF100 Vanne papillon à vide poussé à commande manuelle pour instruments de recherche scientifique

1. Description :

La vanne papillon à vide est conçue spécifiquement pour les systèmes à vide poussé et moyen, utilisant des raccords à bride ISO-KF pour garantir une excellente étanchéité et une fonction d'ouverture et de fermeture rapide. Convient aux environnements propres et difficiles tels que les semi-conducteurs, le photovoltaïque, le revêtement sous vide et les instruments de recherche scientifique, offrant plusieurs modes d'entraînement, notamment manuel, pneumatique et électrique, pour répondre aux différents besoins d'automatisation.

2. Spécifications :

3. Caractéristiques :

• Compatibilité vide poussé : Convient pour une plage de pression de 10 ⁻⁴ Pa~0,1 MPa, avec un taux de fuite aussi faible que ≤ 1 × 10 ⁻⁶ Pa · m ³/s.
• Bride standardisée : Interface KF50 (DN50), compatible avec les brides ISO-KF/NW50, facile à installer.
• Matériau résistant à la corrosion : Le corps de la vanne est en acier inoxydable SS316, et l'étanchéité peut être sélectionnée parmi FKM ou une étanchéité métallique (adaptée au vide ultra-poussé).
• Plusieurs modes d'entraînement : prend en charge la poignée manuelle, l'actionneur pneumatique (source d'air de 0,4 à 0,6 MPa) et l'actionneur électrique (24 VCC/220 VCA).
•  Conception sans fuite
  - La plaque de vanne usinée avec précision et la structure d'étanchéité élastique garantissent l'étanchéité du système à vide ultra-poussé.
• Longue durée de vie et durabilité
  - Corps de vanne en acier inoxydable SS316 + joint anti-vieillissement, adapté aux gaz corrosifs (tels que Cl ₂, O ₂).
• Réponse rapide
  - Temps d'ouverture et de fermeture pneumatique<1 seconde * *, le type électrique prend en charge le contrôle du signal 4-20mA, connecté de manière transparente au système PLC.
• Entretien facile
  - Conception modulaire, la bague d'étanchéité peut être remplacée rapidement, réduisant les temps d'arrêt
